DVB карта TwinHan

ТВ-тюнером в компьютере никого не удивишь. Сегодня это уже настолько обыденная вещь, что интегрировать ТВ-тюнер на видеокарту не составляет никакого труда, что и делают многие производители. Сами же по себе ТВ-тюнеры стали стоить так дёшево, что практически каждый может купить это устройство, чтобы превратить экран компьютера ещё и в телевизионный экран. Но тем, кому не хватает обычных 10-12 каналов, транслирующихся по эфиру, тем, кого не устраивает аналоговое качество, моно звучание, да ещё и реклама региональных телекомпаний, ТВ-тюнера может оказаться мало. Такие люди обычно устанавливают спутниковые антенны и смотрят цифровое телевидение с сотнями каналов. Развитие цифровой техники и жёсткая конкуренция сегодня позволили опустить цены на DST карты (Digitall Satellite Tuner), так что теперь спутниковое телевидение на ПК стало доступно и обычным пользователям, а вместе с цифровым телевидением мы получили и многие другие приятные функции, предоставляемые спутниковыми компаниями. Сегодня мы рассмотрим одну из дешёвых DST карт производства компании TwinHan, относящейся к нонеймному классу.

Цифровое спутниковое вещание интересно всем. В нашей статье мы уже рассматривали некоторые принципы передачи IP пакетов с помощью цифрового вещания со спутника. Мы рекоммендуем вам ознакомиться с этой статьёй, чтобы иметь представление, что вообще такое спутники, и зачем они нам нужны. А пока что давайте определимся, что DVB-тюнер, DST-карта, плата приёма спутникового телевидения и спутниковый ТВ-тюнер - это одно и то же. На данном этапе этого нам достаточно, чтобы начать погружение в этот интереснейший раздел компьютерного железа.

Что мы знаем о DST-картах? Если вы хотите спросить о них в каком-нибудь компьютерном магазине - лучше идите в самый продвинутый. Потому что даже там в лучшем случае вам назовут три-четыре слова: Technisat, Skystar и Pentavalue. Немецкая фирма Technisat отлично себя зарекомендовала, выпуская лучшие в своём классе спутниковые ТВ-тюнеры серии Skystar. Весьма дорогой Skystar 1 имеет аппаратный MPEG 2 декодер и может работать со смарткартами, необходимыми для просмотра закрытых каналов, ведь ни для кого не секрет, что по спутникам передаются кодированные каналы, которые являются платными. Домашние DST тюнеры имеют слоты для чтения смарткарт, которые дают доступ к закрытым каналам. Эти карты покупаются у дилеров западных телевизионных компаний, или у продавцов спутникового оборудования. На худой конец, эти карты можно купить и у пиратов на рынке, которые за два-три доллара дадут вам коды ко всем каналам вашего спутника. Модуль для чтения таких карточек - дело дорогое, поэтому им комплектуются только некоторые модели плат, стоящие на порядок дороже таких же, но не умеющих работать со смарткартами. Что же до Pentamedia, то эта компания также хорошо известна у нас своими картами PentaValue и PentaOffice. Они более слабые по характеристикам и популярности, чем продукция Technisat. Но вернёмся к нашей теме, карте от TwinHan. Безымянная продукция, к которой можно отнести нашу сегодняшнюю карту, не распространена в России. Скорее всего, потому что большую роль в функционировании любой DST-карты играют драйвера, а у маленьких производителей с этим проблемы. Продукция TwinHan вообще даже не имеет своих имён. Так, например, их DST платы так и называются "DST card". Кроме этого Twinhan выпускает платы для работы с кабельным телевидением, но это уже другая история. Точно также, как и Technisat, компания Twinhan предлагает свой открытый стандарт драйверов и свободно распространяет SDK программного обеспечения. Есть ли от этого толк - мы узнаем в будущем.

Производитель заявил очень серьёзные возможности своей платы.

Возможности

• Просмотр цифрового телевизионного вещания со спутника

• Приём и прослушивания цифрового радиовещания со спутника со стереозвуком

• Поддержка протокола DVB

• Возможность записи трансляции на жёсткий диск в реальном времени

• Возможность сдвига времени (Time Shifting) в обратном направлении

• Возможность приёма потоков данных для организации функций Video On Demand и скачивания файлов из интернета

• Поддержка протокола TCP/IP UDP

Тюнер

• Производство LG Electronics

• Pass-through (проходной) F-коннектор 75 Ом

• Диапазон частот 950 - 2150 МГц

• Входной сигнал: -65 - 25 дБм

QPSK и FEC

• Символьная скорость 2-45 МГц

• QPSK фильтр: Root-raised cosine with roll-off 0.35

• Punctured codes: 1/2, 2/3, 3/4, 5/6, 7/8 и автоматический

Контроль LNB

• Поддерживаемое напряжение конвертера 13, или 18 В

• DiSEqC: 1.0

• Поддержка 22 КГц тона

• Максимальный ток конвертера - 400 мА

• Защита от короткого замыкания

Демультиплексор

• Максимальное число фильтров (PID): 32

• Расшифровка производится программно

• Захват потоков PES и TS

• Дескрамблер DVB

• Поддержка коррекции ошибок CRC и чётности

Аудио / видео формат

• Видео формат: MPEG-II Main Profile / Main Level

• Аудио формат: MPEG layer I и II

• Поддержка стандарта вещания DVB (ETSI 301 192)

• Поддержка многопротокольной энкапсуляции (MPE)

Системные требования

• Windows 98SE/2k/XP, или Linux

• x86-совместимый процессор с частотой не ниже 500 МГц (рекомендуется 800 МГц для функции Time Shifting и записи на диск)

• 128 Мб памяти

• Видеокарта с 8 Мб памяти на борту

• Звуковая карта

• Microsoft DirectX 8.0

• Спутниковая антенна с цифровым конвертером (LNB)

Как видно, страшных слов очень много. Но, как и в любом другом железном деле, большинство заявленных возможностей стандартны для всех подобных карт. Нам же надо выделить из всего этого, что данный спутниковый тюнер рассчитан на приём цифровых каналов, поэтому требует соответствующую антенну, а именно - цифровой конвертер. Отдельно тюнера для него не надо, он сам и есть тюнер. Так как декодирование MPEG-II выполняется программно, то надо запастись хорошим процессором. Рекомендовано 500 МГц, но я скажу вам, что лучше 900 МГц, или больше. Драйвера на сегодня существуют под Win98SE, Win2k, WinXP и Linux. Что касается Windows 98, то там DST карта также будет работать, но все её возможности раскрыть не удастся.

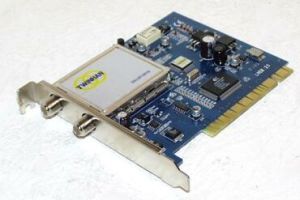

А пока что надо сказать, что платы Twinhan поставляются в OEM комплектации и наша плата не имела ни инструкции по установке, ни коробочки. Был лишь диск с драйверами. Вообще, мы всё это время говорили про DST-карты, но теперь пришло время посмотреть, что же она собой представляет. Вообще, карты спутниковых приёмников из того же семейства, что и ТВ-тюнеры. Даже внешне они очень похожи, и на первый взгляд отличить плату можно только по разъёмам на панельке. Здесь они с резьбой и рассчитаны на F-коннекторы. Два этих F-коннектора и создают проход для возможности подключить DST-карту в разрез между тарелкой и домашним спутниковым тюнером, если такой есть. Сам блочок тюнера очень маленький. Но данная плата выполняет больше функций, чем обычный ТВ-тюнер. Ведь конвертер спутниковой тарелки питается от 13, или 18 Вольт, которые подаются к нему через коаксиальный кабель от приёмника. Соответственно, наш приёмник должен уметь преобразовывать напряжение, подаваемое по PCI шине в 13 Вольт, то есть иметь повышающий блок питания. Здесь, на плате для этого установлены транзисторы в правой части карты.

Плата выглядит более пустой, чем обычный ТВ-тюнер. Хотя, вот вам второе общее сходство. Это чип Conexant Fusion 878A, известный нам по большинству ТВ-тюнеров. В принципе, какая разница, ведь что там, что здесь мы имеем дело с тюнерами. И разница лишь в том, что в обычном тюнере мы принимаем аналоговый сигнал, а тут - цифровой. Но это - задача блока приёмника.

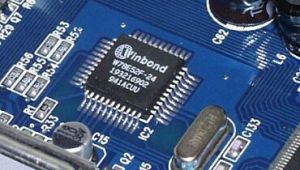

Это уже интересно. Второй чип из присутствующих на плате - это Winbond W78E52F-24. Это перепрограммируемый микроконтроллер с возможностью управления питанием, со встроенным 8 кб FLASH EPROM, работающий на частоте 40 МГц. На сайте Winbond про него ни слова.

На плате он закрыт наклеечкой TwinHan, но вот он перед вами.

Наверное, это всё, что можно сказать про саму плату спутникового тюнера. Надо добавить, что на плате очень много чего нет. Нет того, чего так хотелось бы видеть. Нет ТВ-выхода и аудиовыхода, как на нормальных ТВ-тюнерах, чтобы можно было подключить к карте видеомагнитофон, или телевизор. Нет внутренних выходов на звуковую карту. У многих других DST-карт этого также ничего нет, но у Technisat-овских SkyStar-ов есть все выходы, так что их отсутствие здесь - недостаток. Из достоинств можно назвать проходную конструкцию тюнера.

На конвертер тюнера должно подаваться напряжение, чтобы он работал. Конечно, всё время, даже когда тюнер не используется, оно там не нужно. Поэтому сам модуль приёмника включается программно, при запуске WinDVB. Это можно услышать характерным щелчком реле на плате. После долгой работы карта очень сильно нагревается. Особенно горячим становится блок приёмника платы. В закрытом корпусе плата нагревается настолько, что перестаёт принимать любые каналы. Вот почему DST карту надо ставить дальше от других. Такие капризы можно понять, ведь плата питает конвертер. Хорошая вентиляция, или системный кардкулер решат эту проблему, но неприятное впечатление, конечно же, остаётся.

Приёмник отключается только при правильном закрытии WinDVB. Если вы закрыли его аварийно, или перезагрузились, лучше запустите его ещё раз и закройте, или выключите и включите компьютер.

Качество приёма цифрового телевидения не всегда отличное. Мы привыкли считать, что всё цифровое - это идеал качества. Возможно, на носителях, на DVD, на CD это и так. Но когда мы подходим к вещанию - это совсем другое дело. Качество цифрового вещания зависит от того, насколько это хороший канал. Богатые владельцы каналов оплачивают вещание с высоким качеством, приближающимся к DVD. Те же, кто победнее, кто показывает всякую ерунду, вещают с низким качеством. Но качество не теряется при передаче. Другое дело, что вы можете наблюдать и слушать глюки, если плохая погода, или если у тех, кто вещает, какие-то неполадки, а возможно, проблемы на вашем компьютере. Но от глюков в нашей жизни никуда не уйти.

WinDVB - очень удобная программа, какой, наверное, и должна быть программа по просмотру спутникового вещания. Вы можете легко изменять размер окна, разворачивать его на полный экран, или наоборот - сворачивать, оставляя только звук. Весьма заметный недостаток здесь - это невозможность поставить окно проигрывателя поверх всех других. Возможно, это будет исправлено в ближайших версиях.

Что можно сказать про программное раскодирование MPEG-II? Возможно, кому-то и хватит 500 МГц процессора, чтобы поставить WinDVB приоритет Time Critical, закрыть все другие окна и смотреть телепрограммы. Но имея 1200 МГц процессор и 512 Мб DDR PC2100, я заметил, что WinDVB чувствительна к загрузке системы. Просто смотреть телепрограммы можно без проблем. Но вот если при этом вам вздумается выйти в интернет, то вы ощутите все прелести медленного скроллинга веб-страниц. А при запуске дополнительных программ, когда они грузятся, будут идти скачки изображения. Для WinDVB надо оставлять как можно больше ресурсов системы. Если вы записываете трансляцию на жёсткий диск, то это не отразится на воспроизведении. Здесь ресурсов пока что хватает.

Что же до спутникового радио, то здесь всё намного проще. Требует оно ресурсов меньше, идёт практически без глюков и в хорошем стерео качестве. Слушая радио, можно легко работать в интернете, или с другими офисными приложениями.

Имея тарелку, настроенную на Sirius, где работает провайдер PlanetSky, мы не стали перестраивать её на Astra, чтобы поработать с Europe Online ради скачки файлов. Мы дождёмся появления полноценной поддержки интернет сёрфинга от компании TwinHan, или любой другой, выпускающей такие же DST-карты, и протестируем её в полной мере.

Для кого предназначены спутниковые тюнеры на компьютер? Мы уже говорили об этом в начале статьи. В принципе, спутниковое телевидение - это почти что элита в вещании. Можно сказать, что элита - это HDTV, но где оно это качественное телевидение? А спутниковое - в любое время и в любом месте. Практически все карты для приёма спутникового сигнала заряжены одинаковым начальным потенциалом. Поддержка тех, или иных функций вводится при помощи программного обеспечения. Выше этого потенциала уже идут навороты типа аппаратного MPEG-II декодера. Вещь, бесспорно, нужная, но дорогая.

На примере DST-карты от TwinHan, мы рассмотрели класс дешёвых спутниковых тюнеров, которые в скором времени, возможно, заполнят наши рынки. DST-карты - это не ТВ-тюнеры, локализованные под какую-нибудь зону, где они принимают только PAL и только с одним форматом звука... Спутниковые тюнеры универсальны. Они поддерживают формат DVB, а значит будут работать у вас, не зависимо от того, купили вы плату в Китае, США, или Европе. DVB-приёмники типа TwinHan DST имеют среди преимуществ низкую цену, простоту в установке и настройке, защиту от короткого замыкания на конвертере (причина смерти многих других подобных плат) и проходной блок тюнера. Среди недостатков - временное отсутствие поддержки интернет-сёрфинга, скудная поставка, отсутствие ТВ-выходов и дополнительных входов-выходов на плате, а также перегрев при работе.

Когда вам понадобится карта для спутникового телевидения, или интернета, не спешите покупать дорогой брэнд в магазине. Помните, что разница между многими этими платами в программном обеспечении, так что лучше попробуйте узнать, не выпустила ли какая-то безымянная контора свежие драйвера, или программки.
